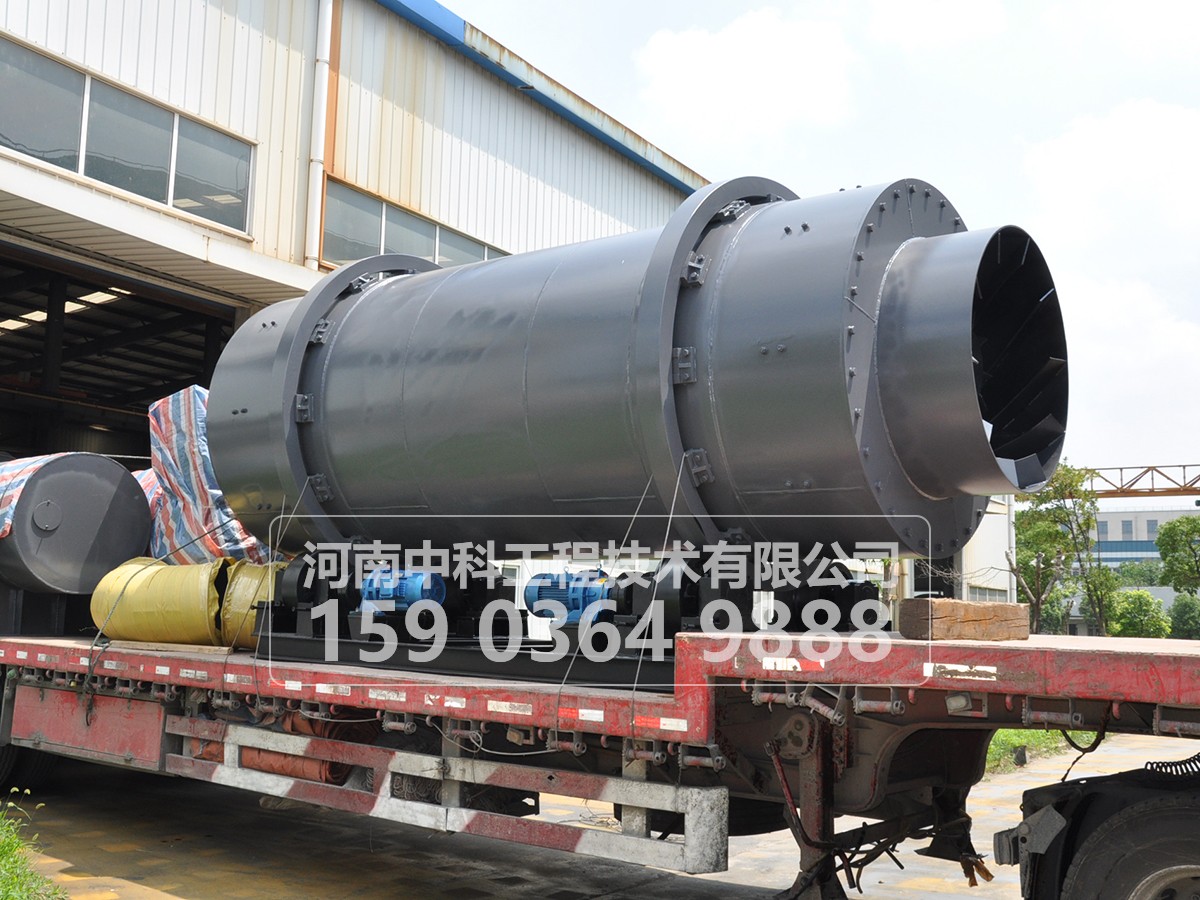

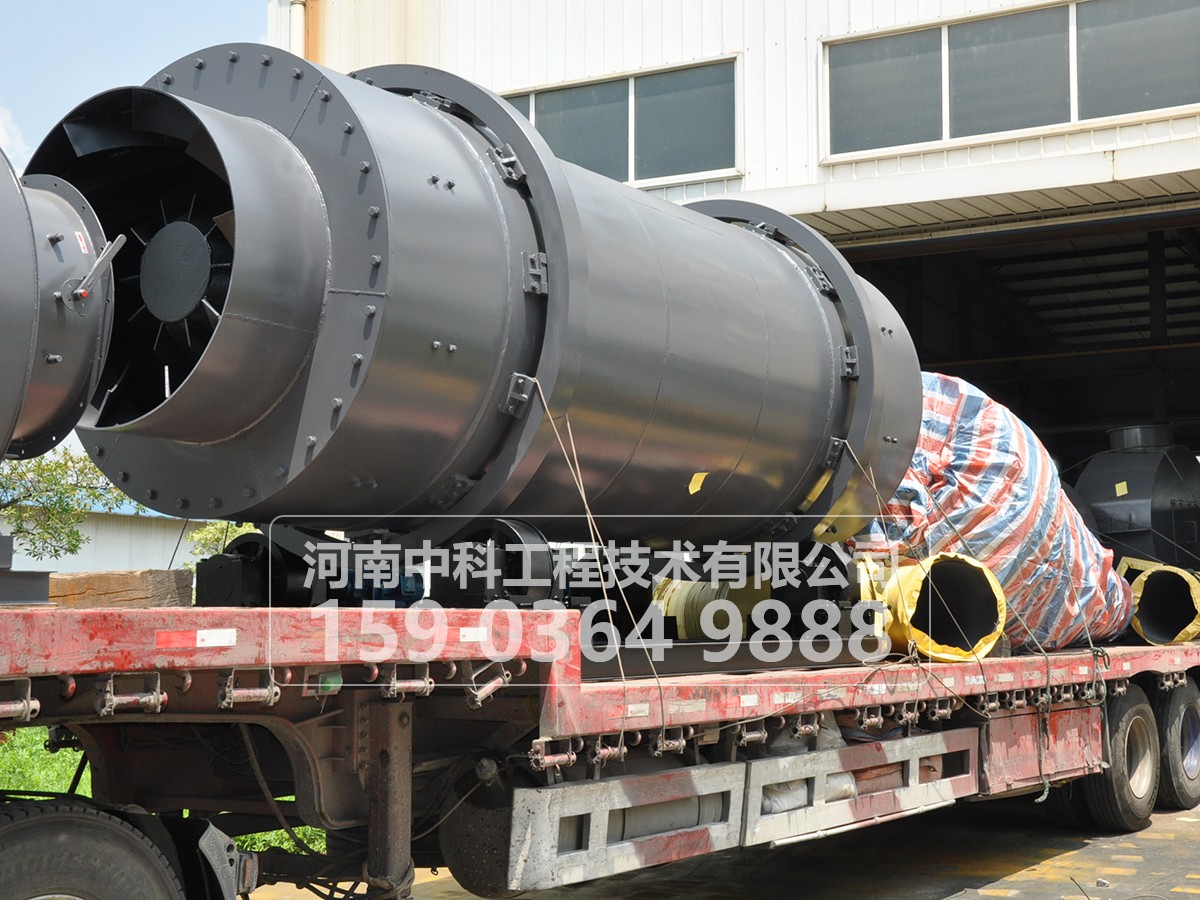

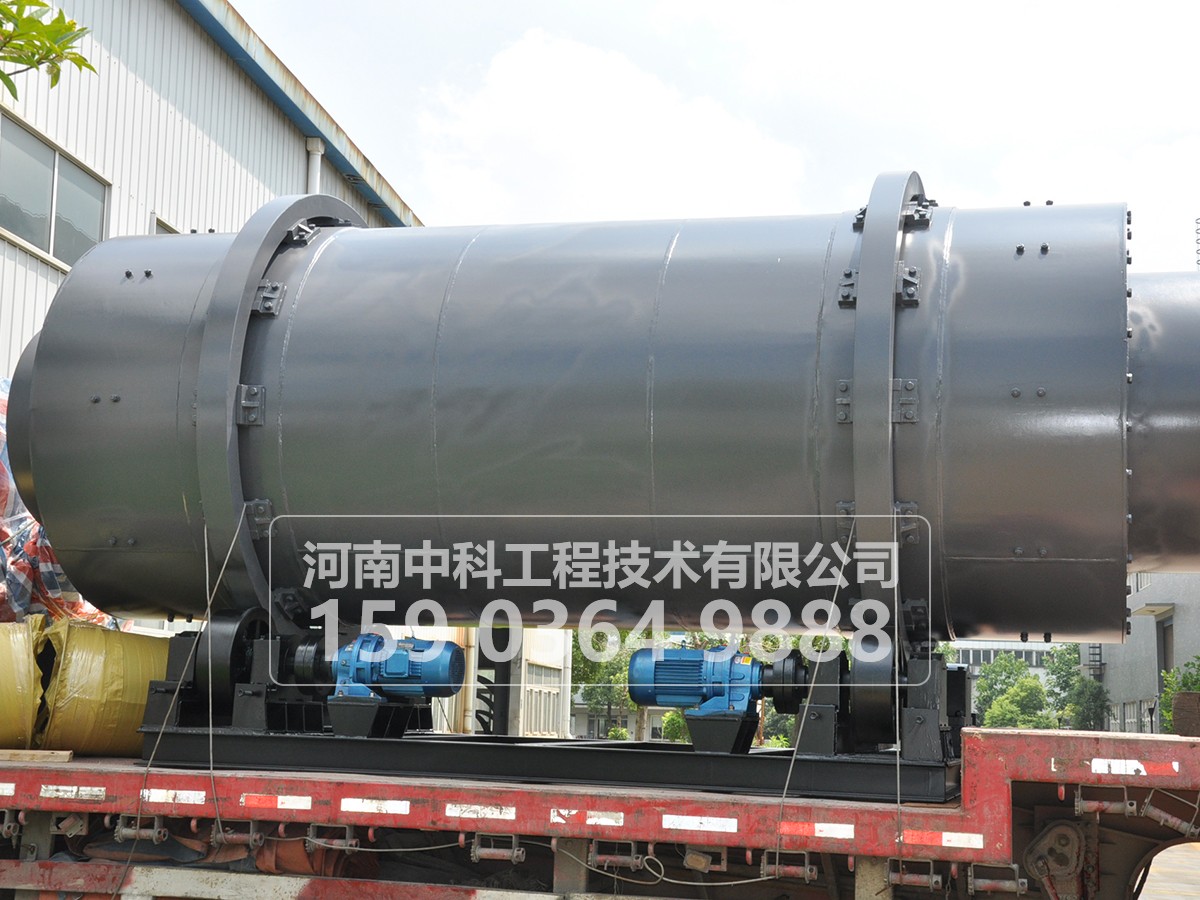

三筒烘干機由三個不同直徑的同心圓筒按照數學關系和結構形式,彼此相嵌組合而成的。三筒烘干機可適應煤、油、氣等多種燃料,能烘干塊狀、粒狀、粉狀等多種物料,符合創建環境友好型、資源節約型的政策、是替代傳統烘干設備的環保節能型產品。
特殊的三筒結構,使內筒和中筒被外筒包圍而形成了一個自身保溫系統,內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換,而外筒又處在熱氣流的低溫端,所以筒體的散熱面積和熱能損失明顯降低。節能型三筒烘干機能充分利用余熱,減少散熱損失,增加熱交換面積,使烘干機的單位容積蒸發強度大大提高,從而有效地提高了熱能利用率,降低了能耗,使三筒烘干機的熱效率得到較大幅度的提高。
三筒烘干機產品特點
1、無需大小齒輪傳動,采用托輪傳動;
2、三筒烘干機結構采用套筒式,使物料快速烘干;
3、產品構造精致,運轉平穩;
4、烘干效果好,噸干料煤耗小于8KG;
5、比單筒烘干機減少占地面積50%左右,土建投資降低50%左右,電耗降低于60%;
6、出料溫度不高于60度,可直接進料庫,無需進行冷卻,可連續生產包裝;
7、無漏風現象,保溫效果好;
8、土建投資降低,安裝方便;
15、三回程烘干,占地少;
三筒烘干機工作原理
三筒烘干機的運動過程是這樣實現的:被烘干的物料由入料端喂入烘干機內筒,內筒內部設有許多螺旋狀揚料板。通過筒體的回轉,物料被揚料板不斷的揚起并作縱向運動。物料到達內筒的尾端因自重的作用落入中筒,通過中筒內的反向螺施揚料板的作用,物料進一步被烘干并向進料端運動,直到中筒前端。并在重力作用下落入外筒。通過外筒導向板、揚料板,在筒體回轉作用下物料繼續烘干并向前運動,直到外筒底端卸出。
三筒烘干機技術參數
規格型號 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
外筒直徑 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
外筒長度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
筒體容積 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
筒體轉速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
物料停留時間 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
物料終水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
進氣溫度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
生產能力 (T/H) | 礦渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
黃沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
電動機型號 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
電動機功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
減速機型號 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
減速機速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
設備重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 |
