發展概況
近代的破碎機械是在蒸汽機和電動機等動力機械逐漸完善和推廣之后相繼創造出來的。
1806年出現了用蒸汽機驅動的輥式破碎機；
1858年，美國的布萊克發明了破碎巖石的顎式破碎機；
1878年美國發展了具有連續破碎動作的旋回破碎機，其生產效率高于作間歇破碎動作的顎式破碎機；
1895年，美國的威廉發明能耗較低的沖擊式破碎機。
二十20世紀80年代，每小時破碎800噸物料的大型顎式破碎機的給料粒度已達1800毫米左右。
常用的顎式破碎機有雙肘板的和單肘板的兩種。前者在工作時動顎只作簡單的圓弧擺動，故又稱簡單擺動顎式破碎機；后者在作圓弧擺動的同時還作上下運動。

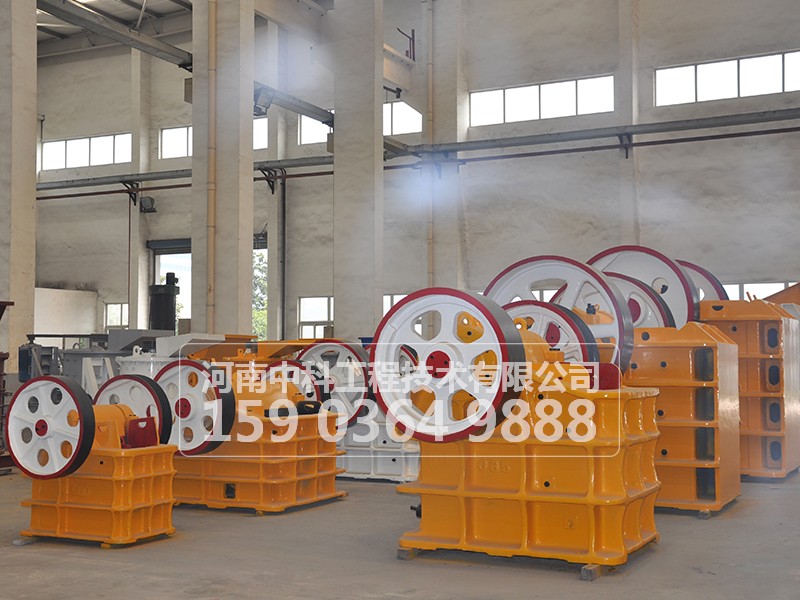

顎式破碎機
國內顎式破碎機制造廠家技術水平相差很懸殊，有少數廠家的產品基本接近世界先進水平，而大多數廠家的產品與世界先進水平相比差距較大。顎式破碎機機架占整機質量的比例很大（鑄造機架占50%，焊接機架占30%）。國外顎式破碎機都是焊接機架，甚至動顎也采用焊接結構。顎式破碎機采用焊接機架是發展方向。國內顎式破碎機機架結構設計不合理實例有許多，其原因就是沒按破碎機實際受力情況去布置加強筋
近幾年來，隨著露天礦開采比重的增加，以及大型電鏟（挖掘機）、大型礦用汽車的采用，而露天礦運往碎礦車間的礦石塊度達到1.5~2.0米；同時，由于原礦石的品位日趨降低，要想保持選礦廠原有的生產能力，就得大大增加原礦石的開采量和碎礦量，因此顎式破碎機正在向大型的方向發展。目前，國外制造的 規格的顎式破碎機是：3000×2100毫米（簡擺），給礦塊度為1800毫米，生產能力為1100噸/臺·時；2100×1670毫米（復擺），排礦口為355毫米時，其生產能力為3000噸/臺·時。
隨著耐沖擊的大型滾動軸承的出現，國內外有采用復擺顎式破碎機代替簡擺破碎機的趨勢，這是因為在條件相當?shù)那闆r下，前者較后者生產能力提高30%；在兩者生產能力相同時，前者比后者重量減輕20%~30%。但是，復擺顎式破碎機的結構方面還存在某些問題，尚待研究改進。
應當看到，近年來由于我國大型滾動軸承材質的提高，以及井下粗碎設備的需要，復擺顎式破碎機也有向大型方向發展的趨勢，目前正在試制900×1200復擺破碎機。隨著設備規格的大型化，一般顎式破碎機的調整裝置和保險裝置必然要采用新的機構。因此，當前顎式破碎機發展的另一個趨勢，就是排礦口大小采用液壓調整機構，不僅簡便迅速，并在工作中隨時可以根據需要進行調整；同時，機器的超負荷的保險裝置也是采用液壓機構，以達到安全可靠，亦不損壞推力板，而且故障排除后，機器立即恢復工作。國內外都在大力發展這種液壓顎式破碎機。我國已經生產900×1200液壓簡擺顎式破碎機，并在萊蕪鐵礦和羅茨鐵礦投入生產使用。生產實踐證明，液壓顎式破碎機的保險機構和調整機構，達到了安全保險和調整方便的目的，情況良好，深受崗位工人的歡迎。
在提高顎式破碎機的破碎效率方面，除了在原有設備的結構上作局部改進，如，增加破碎腔高度，提高生產能力；減小排礦口，增大破碎比；增加動顎擺動速度，以提高設備生產能力和改進產品質量以外，目前，各國都在研試新型結構的破碎機，如，沖擊顎式破碎機，雙動顎的顎式破碎機和液壓傳動的顎式破碎機等。
簡介
顎式破碎機在礦山、建材、基建等部門主要用作粗碎機和中碎機。按照進料口寬度大小來分為大、中、小型三種，進料口寬度大于600MM的為大型機器，進料口寬度在300-600MM的為中型機，進料口寬度小于300MM的為小型機。顎式破碎機結構簡單，制造容易，工作可靠。
顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）?；顒宇€板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。
顎式破碎機按照活動顎板的擺動方式不同，可以分為簡單擺動式顎式破碎機（簡擺顎式破碎機）。復雜擺動式顎式破碎機（復擺顎式破碎機）和綜合擺動式顎式破碎機三種。
分類
就顎式破碎機而言，盡管結構類型有所不同，但是它們的工作原理基本上是相似的，只是動顎的運動軌跡有所差別罷了。概而言之，當可動顎板圍繞懸掛軸對固定顎板作周期性的往復運動，時而靠近時而離開，就在可動顎板靠近固定顎板時，處在兩顎板之間的礦石，受到壓碎、劈裂和彎曲折斷的聯合作用而破碎；當可動顎板離開固定顎板時，已破碎的礦石在重力作用下，經破碎機的排礦口排出。
單擺顎式原理
動顎懸掛在心軸上，可作左右擺動。偏心軸旋轉時，連桿做上下往復運動，帶動兩塊推力板也做往復運動，從而推動
